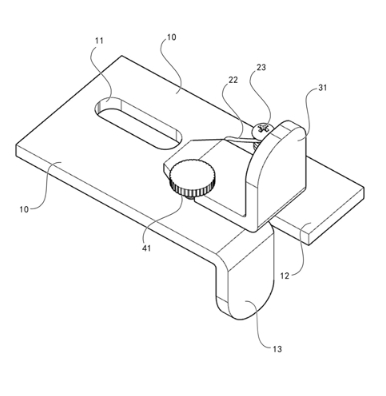

一种带限位功能的可拆卸挂件结构，包括托板、弹簧圈、插入块、大头螺钉；其特征在于，托板后端设置有定位螺栓孔、前端设置有托条和下钩头，中间开设有大螺纹孔；定位钉将弹簧圈固定在托板上；弹簧圈的固定头固定在托板的边缘，弹簧圈的弹性弯头悬在托板中；大头螺钉旋入大螺纹孔中固定，大头螺钉的限位头下面与托板上面之间的距离尺寸，大于插入块的厚度；插入块的前端设置有上钩头，右侧设置有限位槽，限位槽的宽度尺寸大于大头螺钉的螺杆直径的尺寸，插入块的后端设置有斜面；大头螺钉与弹簧圈之间的净空尺寸大于插入块的宽度尺寸1~2mm。本发明可以在预先固定好挂件的基础上，实现石材面板的多工位快速安装，且不需要专用工具。
